VARIOUS SOLENOID VALVES

VARIOUS SOLENOID VALVES

TECHNICAL DATA

  • Internal parts: stainless steel
  • Seals: NBR, EPDM
  • Fluid temperature: max +75°C
  • Ambient temperature: max +50°C
  • Viscosity: max 21 mm2/s
  • Response time: closing 10 - 30 ms
  • Voltage: 12/24 V DC, 24/48/115/230 V AC
  • Duty cycle: continuous (ED100%)
  • Cycling rate: 10 to 100 cpm
  • Electrical protection: IP54 or IP65

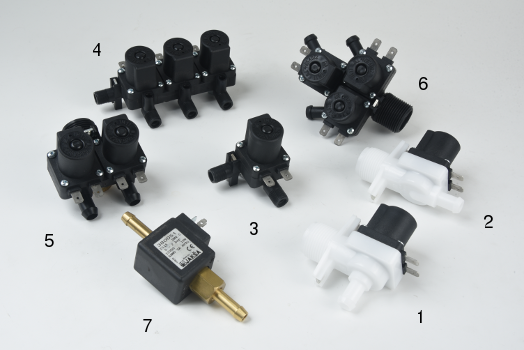

Technical data for various solenoid valves

VALVES WITH PLASTIC BODIES - closed when de-energised (NC)

Ports Orifice size
[mm]
Kv
[water l/min]
Differential pressure
[bar]
Body Seal Mass
[kg]
Coil type Voltage Model Order code
(click for details)
Fig.
min max
G3/4 7.3 17 0.3 10 POM EPDM 0.1 TM11 230 V AC 1090 311210 1
7.3 17 0.3 10 POM EPDM 0.1 TM11 230 V AC 1180 312210 2
M12x1 5.5 9.5 0.3 10 PA EPDM 0.1 TM11 230 V AC 1090N 311212 3
5.5 9.5 0.3 10 PA EPDM 0.3 TM11 230 V AC 3000N 315211 4
G3/4 7.3 17 0.3 10 PA EPDM 0.2 TM11 230 V AC 2180 314210 5
7.3 17 0.3 10 PA EPDM 0.3 TM11 230 V AC 3180 316209 6

FUEL SUPPLY SHUT-OFF VALVE - closed when de-energised (NC)

Ports Orifice size
[mm]
Kv
[water l/min]
Differential pressure
[bar]
Body Seal Mass
[kg]
Coil type Voltage Model Order code
(click for details)
Fig.
min max
6 mm 4 5.9 0 2 Brass NBR 0.26 TM30 12 V DC D115 380051 7

PULSE JET SOLENOID VALVES - closed when de-energised (NC)

Ports Orifice size
[mm]
Kv (air
at 1 bar)
[m3/h]
Differential pressure
[bar]
Body Seal Mass
[kg]
Coil type Model Order code
(click for details)
Fig.
min max
G1 25 660 1 16 Brass PTFE 1.51 TM35 B26Y 316704 -
G6/4 40 1230 1 16 Brass PTFE 3.25 TM35 B26Y 316706 -
