2/2 MAGNETNI VENTILI ZA KRIOGENIKO 1/4" - 1"
Visokozmogljivi magnetni ventili namenjeni za nadzor tekočega dušika (LN2), tekočega ogljikovega dioksida (LCO2) in drugih kriogenih tekočin do -196°C.
TEHNIČNI PODATKI
- Notranji deli: nerjavno jeklo
- Tesnila: PTFE
- Temperatura medija: -196°C do +90°C
- Temperatura okolice: max +50°C
- Viskoznost: max 21 mm2/s
- Odzivni čas: 8 - 40 ms (zapiranje)
- Napetost: 230, 115, 48, 24 V AC / 24, 12 V DC
- Vrsta pogona: trajni (ED100%)
- Pogostost vklopov: 10 do 100 v minuti
- Električna zaščita: IP65 IP65 (s priključnico po ISO 4400)
Upoštevajte posebna navodila za uporabo.
Tehnični podatki za 2/2 ventile za kriogeniko
Brez napetosti zaprti (NC) - Konično tesnilo - Odlično tesnenje in veliko število vklopov
| Priključki | Nazivni premer [mm] |
Kv [voda l/min] |
Delovni tlak [bar] |
Ohišje | Tesnilo | Masa [kg] |
Tip tuljave | Tip ventila | Šifra za naročilo (klikni za več podatkov) |

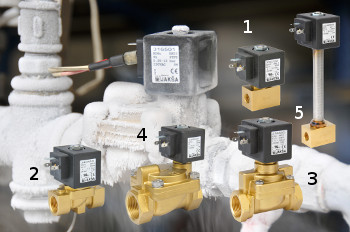

Slika | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| min | max | ||||||||||
| G1/4 | 3 | 3.6 | 0 | 30 | Ms | PTFE | 0.52 | TM35 | D22c | 324916 | 1 |
| 4.5 | 7.5 | 0 | 9 | Ms | PTFE | 0.52 | TM35 | D23c | 324914 | ||
| G1/2 | 7 | 13 | 0 | 5 | Ms | PTFE | 0.52 | TM35 | D24c | 324910 | |
| 10 | 28 | 0 | 1.5 | Ms | PTFE | 0.57 | TM35 | D24c | 340459 | 2 | |
Brez napetosti zaprti (NC) - Ploščato tesnilo
| Priključki | Nazivni premer [mm] |
Kv [voda l/min] |
Delovni tlak [bar] |
Ohišje | Tesnilo | Masa [kg] |
Tip tuljave | Tip ventila | Šifra za naročilo (klikni za več podatkov) |
Slika | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| min | max | ||||||||||
| G1/4 | 1.4 | 0.85 | 0 | 150 | Ms | PTFE | 0.52 | TM35 | D22 | 324792 | 1 |
| 3 | 3.6 | 0 | 30 | Ms | PTFE | 0.52 | TM35 | D222 | 320586 | ||
| 4.5 | 7.5 | 0 | 10 | Ms | PTFE | 0.52 | TM35 | D223 | 320772 | ||
| G1/2 | 7 | 13 | 0 | 5 | Ms | PTFE | 0.52 | TM35 | D224 | 324774 | |
Brez napetosti odprt (NO)
| Priključki | Nazivni premer [mm] |
Kv [voda l/min] |
Delovni tlak [bar] |
Ohišje | Tesnilo | Masa [kg] |
Tip tuljave | Tip ventila | Šifra za naročilo (klikni za več podatkov) |
Slika | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| min | max | ||||||||||
| G1/4 | 1.4 | 0.85 | 0 | 80 | Ms | PTFE | 0.52 | TM35 | D22NO | 329420 | 1 |
| 3 | 3.6 | 0 | 16 | Ms | PTFE | 0.52 | TM35 | D22NO | 329410 | ||
| 4.5 | 7.5 | 0 | 5 | Ms | PTFE | 0.52 | TM35 | D22NO | 329430 | ||
Brez napetosti zaprti (NC) - Servo krmiljeni batni - Za večje pretoke
| Priključki | Nazivni premer [mm] |
Kv [voda l/min] |
Delovni tlak [bar] |
Ohišje | Tesnilo | Masa [kg] |
Tip tuljave | Tip ventila | Šifra za naročilo (klikni za več podatkov) |
Slika | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| min | max | ||||||||||
| G3/8 | 8 | 30 | 0.8 | 200 | Ms | PAI | 0.75 | TM35 | XBS3 | 315464 | - |
| G1/2 | 10 | 42 | 0.5 | 50 | Ms | PTFE | 0.75 | TM35 | B27c | 316660 | 2 |
| 0.3 | 20 | Ms | PTFE | 0.75 | TM35 | B27c | 316657 | ||||
| 0 | 10 | Ms | PTFE | 0.75 | TM35 | B25 | 316663 | ||||
| G3/4 | 18 | 90 | 1 | 20 | Ms | PTFE | 1.00 | TM35 | B27c | 316687 | 3 |
| 0 | 10 | Ms | PTFE | 1.00 | TM35 | B25 | 316661 | ||||
| G1 | 25 | 170 | 0.35 | 15 | Ms | PTFE | 1.51 | TM35 | B26c | 316691 | 4 |
| G6/4 | 40 | 350 | 0.35 | 10 | Ms | PTFE | 3.25 | TM35 | B26c | 316697 | |
| G2 | 50 | 630 | 0.5 | 10 | Ms | PTFE | 5.45 | TM35 | B26c | 316699 | |
Magnetni ventili za tekoče kriogenike s podaljšanim steblom magneta za najtežje pogoje delovanja
| Priključki | Nazivni premer [mm] |
Kv [voda l/min] |
Delovni tlak [bar] |
Ohišje | Tesnilo | Masa [kg] |
Tip tuljave | Tip ventila | Šifra za naročilo (klikni za več podatkov) |
Slika | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| min | max | ||||||||||
| G1/4 | 3 | 3.6 | 0 | 30 | Ms | PTFE | 0.52 | TM35 | xD22 | 324899 | 5 |
| 4.5 | 7.5 | 0 | 9 | Ms | PTFE | 0.52 | TM35 | xD22 | 324896 | ||
| G1/2 | 7 | 13 | 0 | 5 | Ms | PTFE | 0.52 | TM35 | xD22 | 324897 | |
| 10 | 42 | 0 | 1.5 | Ms | PTFE | 0.52 | TM35 | xD22 | 324887 | ||
| G1/2 | 10 | 42 | 1 | 50 | Ms | PTFE | 0.85 | TM35 | xB27c | 316672 | - |
| 0.3 | 20 | Ms | PTFE | 0.85 | TM35 | xB27c | 316668 | - | |||
| G3/4 | 18 | 90 | 0.35 | 15 | Ms | PTFE | 1 | TM35 | xB27c | 316726 | - |
| G1 | 25 | 170 | 0.35 | 7 | Ms | PTFE | 1.51 | TM35 | xB26c | 316688 | - |
| G6/4 | 40 | 350 | 0.35 | 7 | Ms | PTFE | 3.25 | TM35 | xB26c | 316698 | - |
| G2 | 50 | 630 | 0.5 | 7 | Ms | PTFE | 5.45 | TM35 | xB26c | 316701 | - |
Brez napetosti odprt (NO)
PLEASE CONTACT US FOR OTHER APPLICATIONS!
OPTIONS:
• EEx me II explosionproof coils
• NPT ports
• Other versions on request.
