Batni magnetni ventili

2/2 PNEVMATSKO KRMILJENI MAGNETNI VENTILI 1/2" - 2"

1. Batni magnetni ventili 1/2" - 2"

Tip D262N

TEHNIČNI PODATKI

  • Ohišje ventila: nerjavno jeklo (AISI 316L)
  • Notranji deli: nerjavno jeklo
  • Tesnilo: PTFE
  • Mediji: nevtralni ali agresivni
  • Temperatura medija: -10 do +180°C
  • Krmilni medij: stisnjen zrak

Navodila za uporabo (PDF, 65KB).

ZRAK, PARA
Brez tlaka zaprti (NC)

Priključki Nazivni premer
[mm]		 Kv
(voda pri 1 bar)
[l/min]		 Tlak pretočnega medija
[bar]		 Tlak krmilnega medija
[bar]		 Premer
cilindra
[mm]		 Smer
pretoka		 Šifra za naročilo
min max min max
G1/2 15 70 0 16 3.5 10 63 1 - 2 397531
G3/4 20 130 0 16 3.5 10 63 1 - 2 397532
G1 25 310 0 16 3.5 10 63 1 - 2 397533
G6/4 40 700 0 10 3.5 10 63 1 - 2 397535
G2 50 860 0 10 4.5 10 63 1 - 2 397536

VODA
Brez tlaka zaprti (NC)

Priključki Nazivni premer
[mm]		 Kv
(voda pri 1 bar)
[l/min]		 Tlak pretočnega medija
[bar]		 Tlak krmilnega medija
[bar]		 Premer
cilindra
[mm]		 Smer
pretoka		 Šifra za naročilo
min max min max
G1/2 15 70 0 10 3.5 10 63 2 - 1 397531
G3/4 20 130 0 10 3.5 10 63 2 - 1 397532
G1 25 310 0 10 3.5 10 63 2 - 1 397533
G6/4 40 700 0 10 3.5 10 90 2 - 1 397538
G2 50 860 0 6 4.5 10 90 2 - 1 397540

KRMILNI VENTIL (Tip D321)

Napetost Šifra za naročilo
230VAC 330511
24 V AC 330530
24 V DC 330540
48 V AC 330520
115 V AC 330560

Opomba: krmilni ventil naročite posebej

DRUGE MOŽNOSTI:

  • NO delovanje (ventil brez krmilnega tlaka odprt)

DELOVANJE:

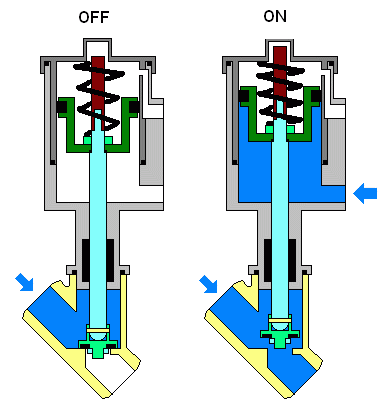

NC - ventil brez krmilnega tlaka zaprt

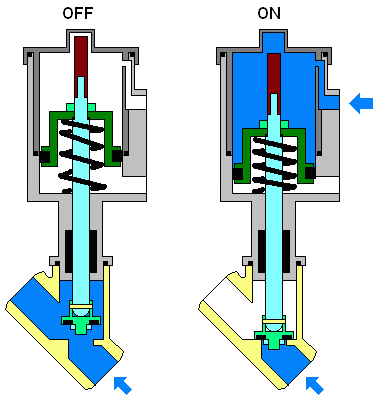

NO - ventil brez krmilnega tlaka odprt

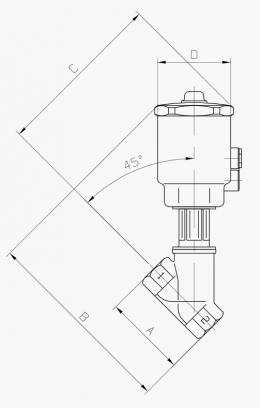

MERE [mm]:

G A B C D Masa [kg]
1/2" 65 192 171 80 1.4
3/4" 75 198 176 80 1.5
1" 90 212 185 80 1.9
6/4" 120 230 198 80 3
2" 150 248 207 80 3.7
6/4" 120 239 207 110 3.6
2" 150 257 216 110 4.3
